二进制包安装Kubernetes集群环境完整版

概述是什么是在年开源的一个容器集群管理系统，简称。用于容器化应用程序的部署，扩展和管理。提供了容器编排，资源调度，弹性伸缩，部署管理，服务发现等一系列功能。目标是让部署容器化应用简单高效。官方网站：特。。。。。。。

Kubernetes 概述

1. Kubernetes是什么

  •  Kubernetes是Google在2014年开源的一个容器集群管理系统，Kubernetes简称K8S。
  • K8S用于容器化应用程序的部署，扩展和管理。
  •  K8S提供了容器编排，资源调度，弹性伸缩，部署管理，服务发现等一系列功能。
  •  Kubernetes目标是让部署容器化应用简单高效。

官方网站：http://www.kubernetes.io

2. Kubernetes特性

自我修复
在节点故障时重新启动失败的容器，替换和重新部署，保证预期的副本数量；杀死健康检查失败的容器，并且在未准备好之前不会处理客户端请求，确保线上服务不中断。
** 弹性伸缩**
使用命令、UI或者基于CPU使用情况自动快速扩容和缩容应用程序实例，保证应用业务高峰并发时的高可用性；业务低峰时回收资源，以最小成本运行服务。
** 自动部署和回滚**
K8S采用滚动更新策略更新应用，一次更新一个Pod，而不是同时删除所有Pod，如果更新过程中出现问题，将回滚更改，确保升级不受影响业务。
服务发现和负载均衡
K8S为多个容器提供一个统一访问入口（内部IP地址和一个DNS名称），并且负载均衡关联的所有容器，使得用户无需考虑容器IP问题。
** 机密和配置管理**
管理机密数据和应用程序配置，而不需要把敏感数据暴露在镜像里，提高敏感数据安全性。并可以将一些常用的配置存储在K8S中，方便应用程序使用。
** 存储编排**
挂载外部存储系统，无论是来自本地存储，公有云（如AWS），还是网络存储（如NFS、GlusterFS、Ceph）都作为集群资源的一部分使用，极大提高存储使用灵活性。
批处理
提供一次性任务，定时任务；满足批量数据处理和分析的场景。

3. Kubernetes集群架构与组件



Master组件

  • kube-apiserver Kubernetes API  集群的统一入口，各组件协调者，以 RESTful API提供接口服务，所有对象资源的增删改查和监听 操作都交给APIServer处理后再提交给Etcd存储。
  • kube-controller-manager 处理集群中常规后台任务，一个资源对应一个控制器，而 ControllerManager就是负责管理这些控制器的。
  • kube-scheduler 根据调度算法为新创建的Pod选择一个Node节点，可以任意 部署,可以部署在同一个节点上,也可以部署在不同的节点上。
  • etcd 分布式键值存储系统。用于保存集群状态数据，比如Pod、 Service等对象信息。

Node组件

  • kubelet kubelet 是Master在Node节点上的Agent，管理本机运行容器 的生命周期，比如创建容器、Pod挂载数据卷、下载secret、获 取容器和节点状态等工作。
  • kubelet   将每个Pod转换成一组容器。
  • kube-proxy 在Node节点上实现Pod网络代理，维护网络规则和四层负载均 衡工作。 docker或rocket 容器引擎，运行容器

4. Kubernetes核心概念

 Pod

  • 最小部署单元
  •  一组容器的集合
  • 一个Pod中的容器共享网络命名空间
  •  Pod是短暂的

Controllers

  • ReplicaSet ： 确保预期的Pod副本数量
  • Deployment ： 无状态应用部署
  • StatefulSet ： 有状态应用部署
  • DaemonSet ： 确保所有Node运行同一个Pod
  • Job ： 一次性任务
  • Cronjob ： 定时任务
  • 更高级层次对象，部署和管理Pod

 Service

  • 防止Pod失联
  •  定义一组Pod的访问策略

Label

  • 标签，附加到某个资源上，用于关联对象、查询和筛选

Namespace

  • 命名空间，将对象逻辑上隔离

搭建一个 Kubernetes 集群

1. 官方提供的三种部署方式

  • minikube

Minikube是一个工具，可以在本地快速运行一个单点的Kubernetes，尝试Kubernetes或日常开发的用户使用。不能用于生产环境。

官方地址：https://kubernetes.io/docs/setup/minikube/

  • kubeadm

Kubeadm也是一个工具，提供kubeadm init和kubeadm join，用于快速部署Kubernetes集群。

官方地址：https://kubernetes.io/docs/reference/setup-tools/kubeadm/kubeadm/

  • 二进制包

从官方下载发行版的二进制包，手动部署每个组件，组成Kubernetes集群。

小结：
生产环境中部署Kubernetes集群，只有Kubeadm和二进制包可选，Kubeadm降低部署门槛，但屏蔽了很多细节，遇到问题很难排查。我们这里使用二进制包部署Kubernetes集群，我也是推荐大家使用这种方式，虽然手动部署麻烦点，但学习很多工作原理，更有利于后期维护。

2. Kubernetes集群环境规划

软件环境

| 软件

|

版本

操作系统

|

CentOS7.5_x64

| |

Docker

|

18-ce

| |

Kubernetes

|

1.12

|

服务器角色

| 角色

|

IP

|

组件

k8s-master

|

192.168.116.129

|

kube-apiserver，kube-controller-manager，kube-scheduler，etcd

| |

k8s-node1

|

192.168.116.130

|

kubelet，kube-proxy，docker，flannel，etcd

| |

k8s-node2

|

192.168.116.131

|

kubelet，kube-proxy，docker，flannel，etcd

|

需要的软件和脚本，失效可联系我

**链接: https://pan.baidu.com/s/1Vr8jOFgo4b8tQM9AUtXC_A 提取码: yhhn **

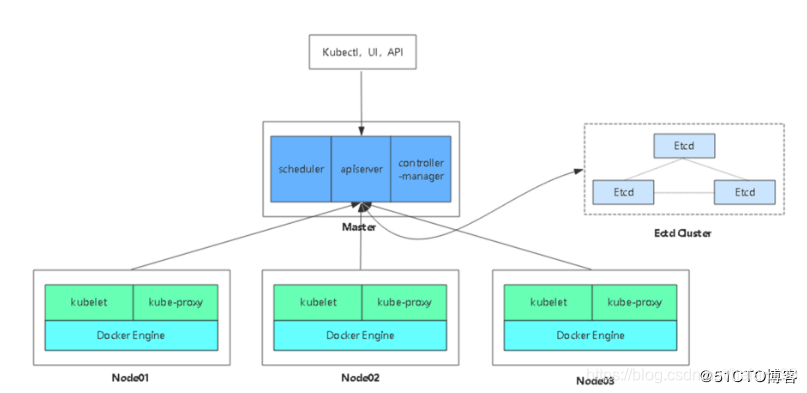

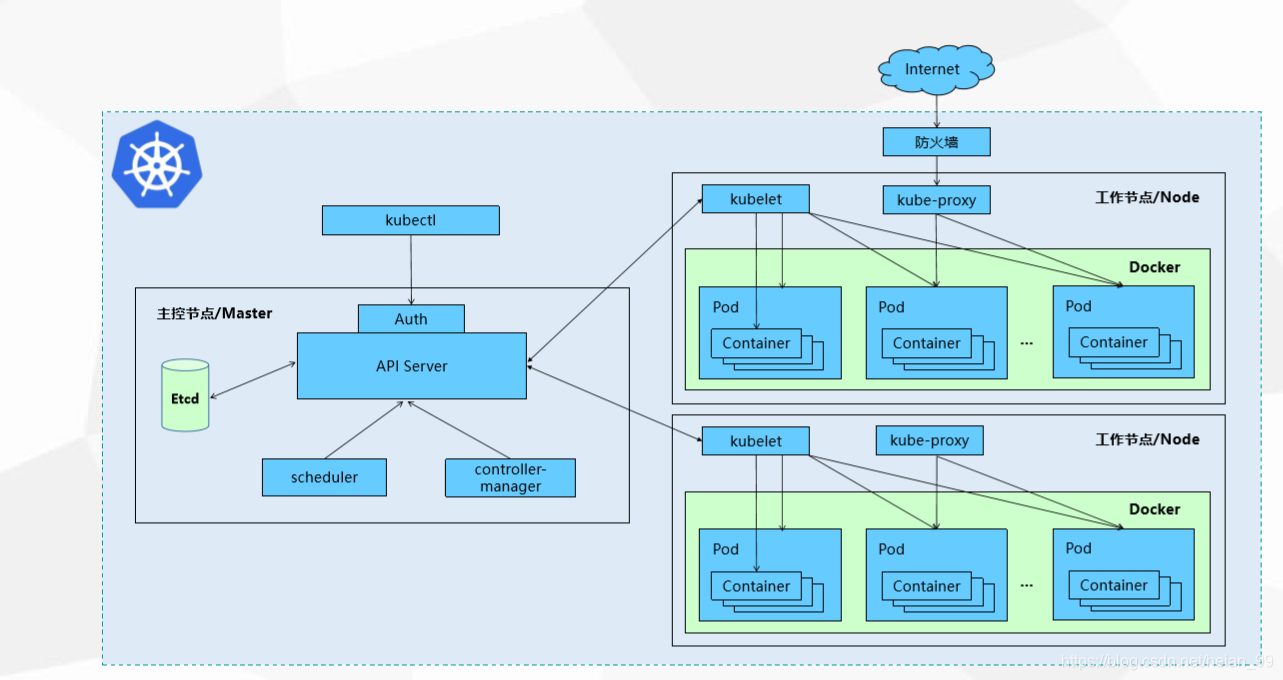

架构图

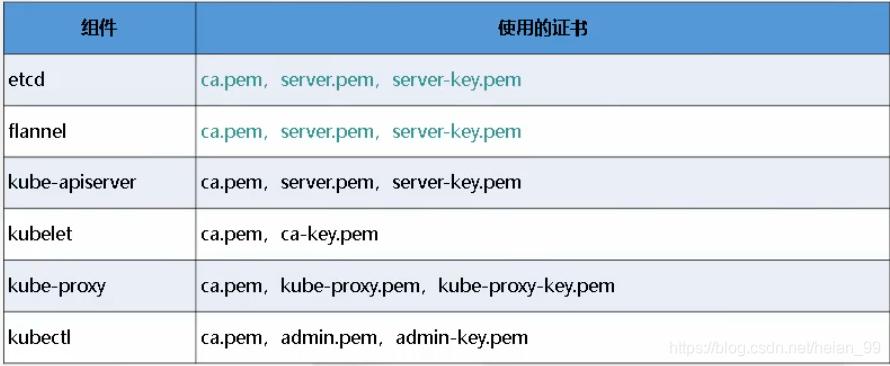

3. HTTPS证书介绍

1、关闭selinux

1
2

 sed -i 's/enforcing/disabled/' /etc/selinux/config
 setenforce 0

2、关闭防火墙

1
2

systemctl stop firewalld
systemctl disable firewalld

3、关闭swap

1

swapoff -a

4、修改主机名

1

hostnamectl set-hostname 名字

5、同步时间

1

 yum install -y ntpdate && ntpdate time.windows.com

以上步骤可以参考下方链接

kubeadm部署Kubernetes（k8s）完整版详细教程

自签SSL证书

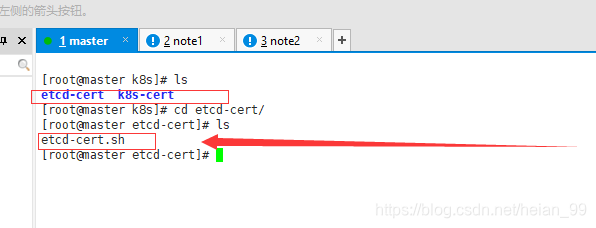

准备使用etcd-cert生成证书

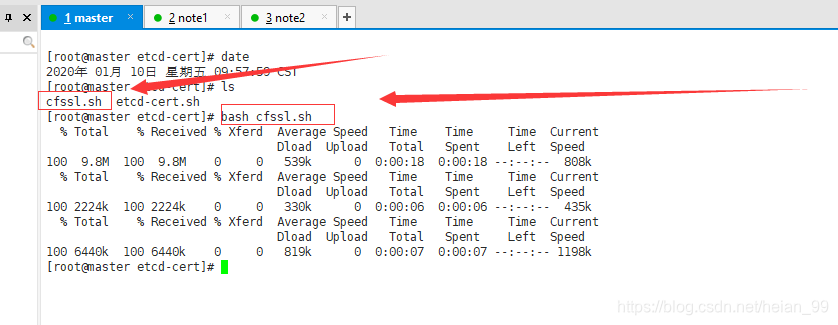

上传cfssl.sh，运行脚本

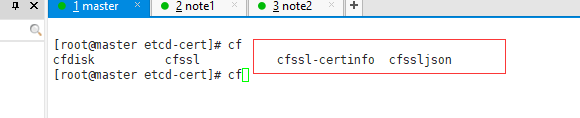

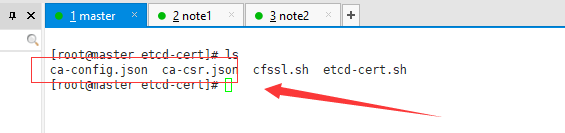

生成下面两个文件，记住是tab补全查看

执行下面命令，生成两个文件

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37

cat > ca-config.json <<EOF
{
  "signing": {
    "default": {
      "expiry": "87600h"
    },
    "profiles": {
      "www": {
         "expiry": "87600h",
         "usages": [
            "signing",
            "key encipherment",
            "server auth",
            "client auth"
        ]
      }
    }
  }
}
EOF

cat > ca-csr.json <<EOF
{
    "CN": "etcd CA",
    "key": {
        "algo": "rsa",
        "size": 2048
    },
    "names": [
        {
            "C": "CN",
            "L": "Beijing",
            "ST": "Beijing"
        }
    ]
}
EOF

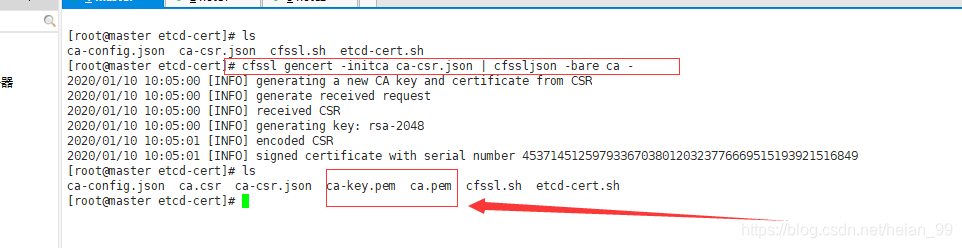

执行

1

cfssl gencert -initca ca-csr.json | cfssljson -bare ca -


1

cat etcd-cert.sh


 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21

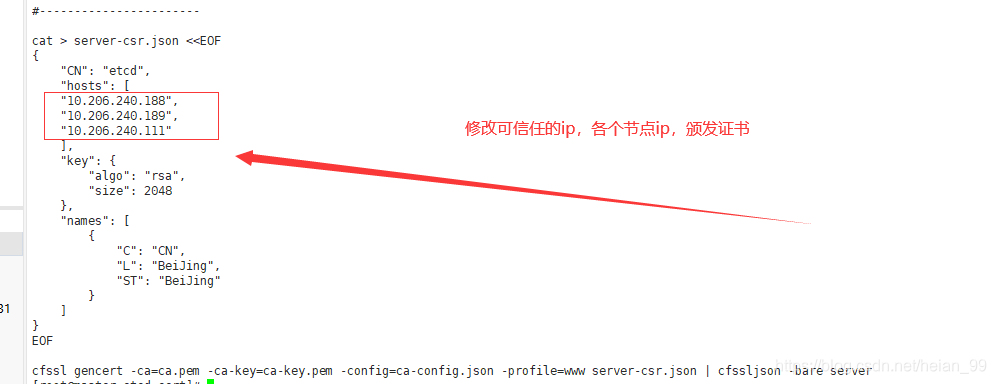

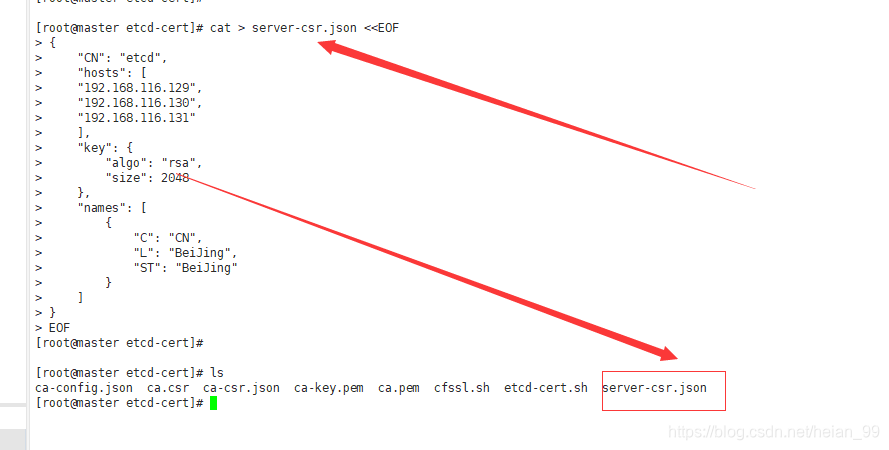

cat > server-csr.json <<EOF
{
    "CN": "etcd",
    "hosts": [
    "192.168.116.129",
    "192.168.116.130",
    "192.168.116.131"
    ],
    "key": {
        "algo": "rsa",
        "size": 2048
    },
    "names": [
        {
            "C": "CN",
            "L": "BeiJing",
            "ST": "BeiJing"
        }
    ]
}
EOF

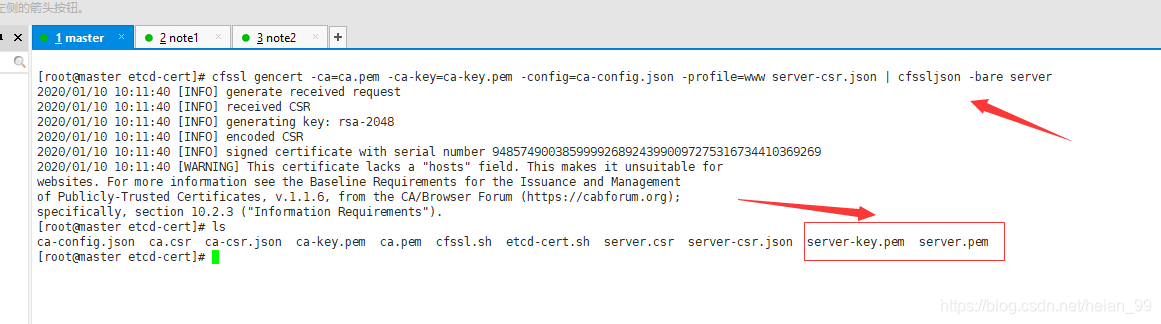

颁发证书

1

cfssl gencert -ca=ca.pem -ca-key=ca-key.pem -config=ca-config.json -profile=www server-csr.json | cfssljson -bare server

4. Etcd数据库集群部署

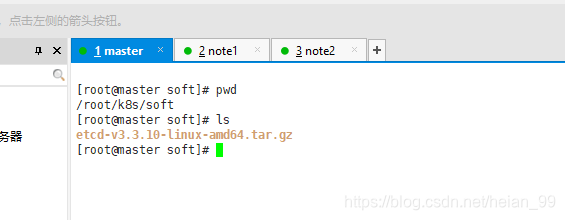

上传etcd安装包

【etcd-v3.3.10-linux-amd64.tar.gz】

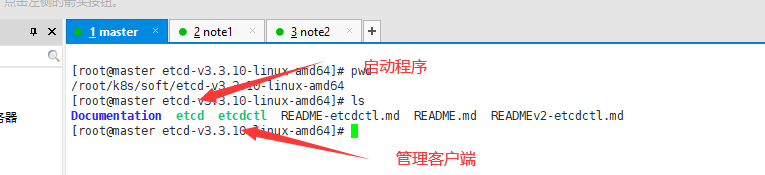

解压

1

 tar zxvf etcd-v3.3.10-linux-amd64.tar.gz

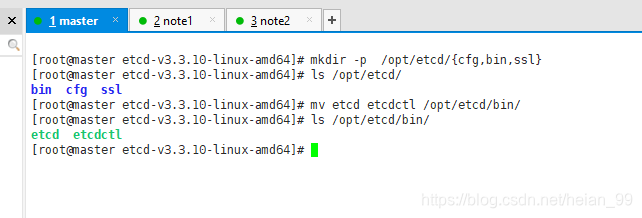

为了方便安装，创建下面目录安装。

1
2
3
4
5
6

[root@master etcd-v3.3.10-linux-amd64]# mkdir -p  /opt/etcd/{cfg,bin,ssl}
[root@master etcd-v3.3.10-linux-amd64]# ls /opt/etcd/
bin  cfg  ssl
[root@master etcd-v3.3.10-linux-amd64]# mv etcd etcdctl /opt/etcd/bin/
[root@master etcd-v3.3.10-linux-amd64]# ls /opt/etcd/bin/
etcd  etcdctl

使用脚本部署etcd

1

chmod +x etcd.sh

运行脚本

1

./etcd.sh etcd01 192.168.116.129 etcd02=https://192.168.116.130:2380,etcd03=https://192.168.116.131:2380

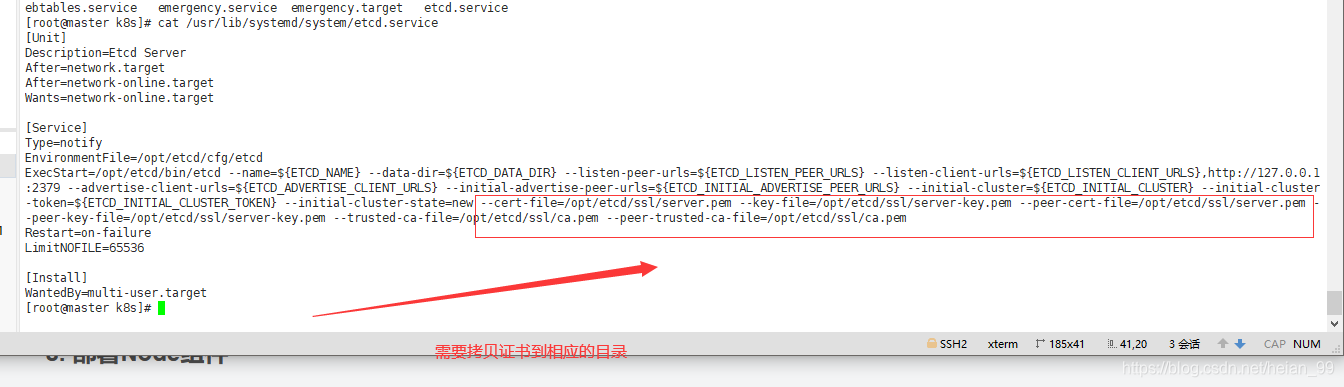

可以查看etcd的运行服务文件

1

cat /usr/lib/systemd/system/etcd.service

拷贝证书

1

 cp /root/k8s/etcd-cert/{ca,server-key,server}.pem /opt/etcd/ssl/

启动etcd

1

systemctl start etcd



已经部署一个成功，但是还有两个机器没有部署etcd。需要把/opt/的etcd目录移到其余节点配置

还有/usr/lib/systemd/system/etcd.service这个配置文件



拷贝过去还需要修改配置文件才能启动。

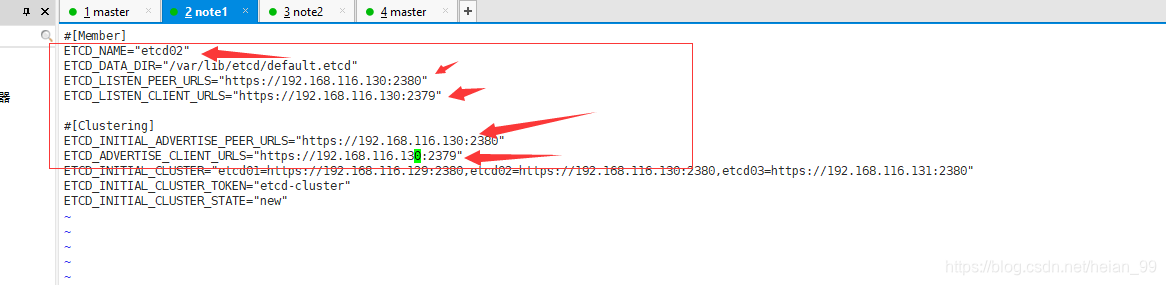

1

vi /opt/etcd/cfg/etcd

这几个需要修改本机对于的ip

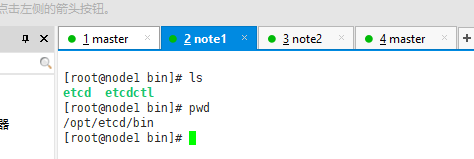

切忌要给下方的文件执行权限，不然会报错

1

/opt/etcd/bin

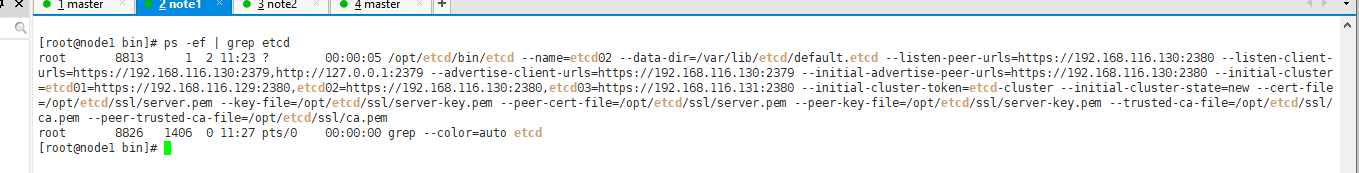

启动

1

systemctl daemon-reload

1

systemctl start etcd

已经完成启动

在node2也按照上方部署就行。

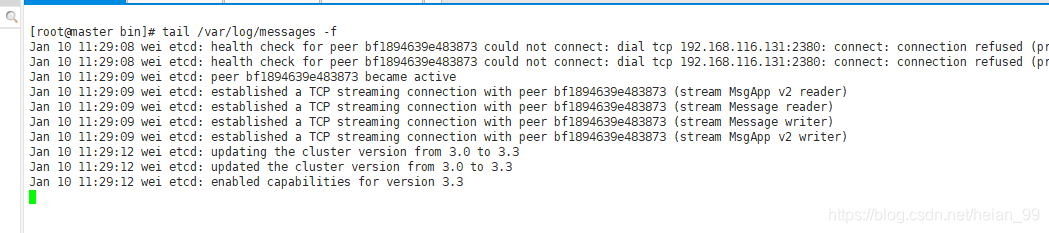

查看先前日志【没有报任何错误，已经成功搭建集群】

1

tail /var/log/messages -f

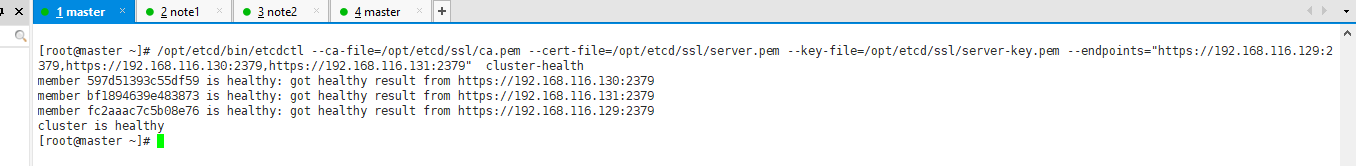

测试

1

/opt/etcd/bin/etcdctl --ca-file=/opt/etcd/ssl/ca.pem --cert-file=/opt/etcd/ssl/server.pem --key-file=/opt/etcd/ssl/server-key.pem --endpoints="https://192.168.116.129:2379,https://192.168.116.130:2379,https://192.168.116.131:2379"  cluster-health

5. Node安装Docker

安装依赖软件

1

yum install -y yum-utils device-mapper-persistent-data lvm2

1

yum-config-manager --add-repo http://mirrors.aliyun.com/docker-ce/linux/centos/docker-ce.repo

安装docker-ce

1

yum install docker-ce -y

配置docker加速器

1

curl -sSL https://get.daocloud.io/daotools/set_mirror.sh | sh -s http://bc437cce.m.daocloud.io

启动docker

1

 systemctl start docker

开机自启

1

systemctl enable docker



6. Flannel容器集群网络部署

Kubernetes网络模型设计基本要求：

  • 一个Pod一个IP
  • 每个Pod独立IP，Pod内所有容器共享网络（同一个IP）
  • 所有容器都可以与所有其他容器通信
  • 所有节点都可以与所有有容器通信

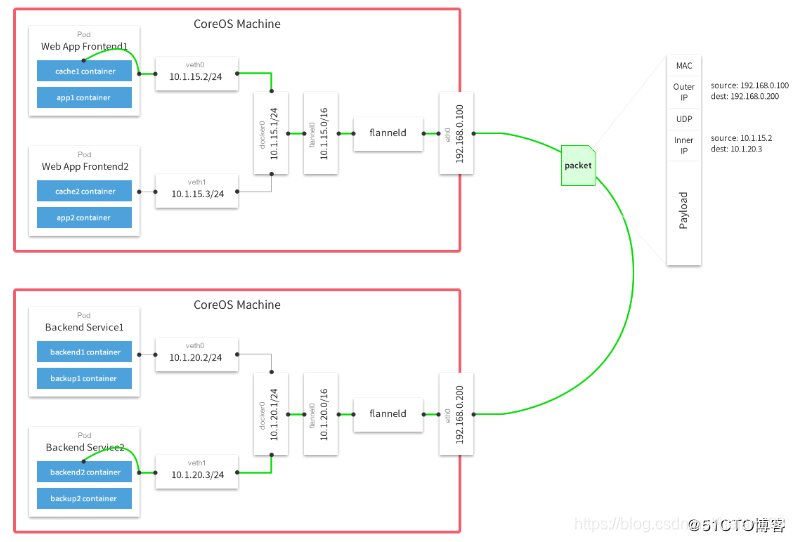

工作原理：

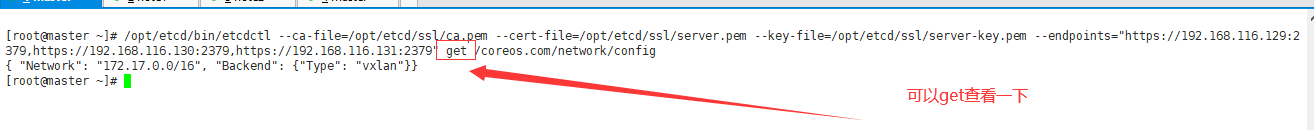

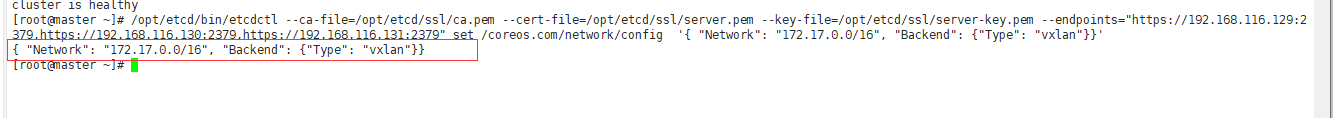

添加网段

1

/opt/etcd/bin/etcdctl --ca-file=/opt/etcd/ssl/ca.pem --cert-file=/opt/etcd/ssl/server.pem --key-file=/opt/etcd/ssl/server-key.pem --endpoints="https://192.168.116.129:2379,https://192.168.116.130:2379,https://192.168.116.131:2379" set /coreos.com/network/config  '{ "Network": "172.17.0.0/16", "Backend": {"Type": "vxlan"}}'


1

/opt/etcd/bin/etcdctl --ca-file=/opt/etcd/ssl/ca.pem --cert-file=/opt/etcd/ssl/server.pem --key-file=/opt/etcd/ssl/server-key.pem --endpoints="https://192.168.116.129:2379,https://192.168.116.130:2379,https://192.168.116.131:2379" get /coreos.com/network/config

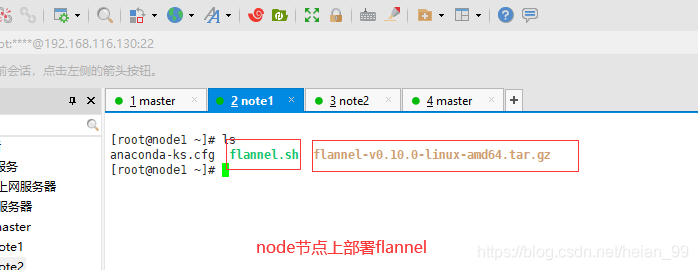

上传Flannel【在node上部署flannel】

方便管理flannel，创建下面文件

1

mkdir -p /opt/kubernetes/{bin,cfg,ssl}

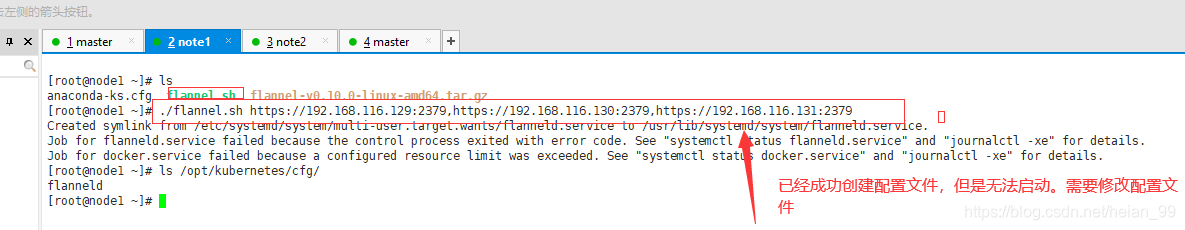

使用flannel连接etcd形式执行脚本

1

 ./flannel.sh https://192.168.116.129:2379,https://192.168.116.130:2379,https://192.168.116.131:2379

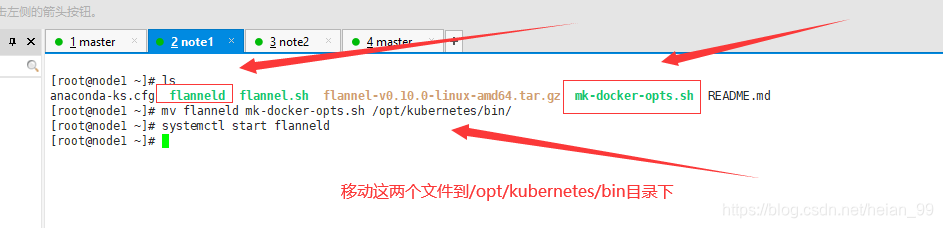

解压flannel-v0.10.0-linux-amd64.tar.gz

1

tar zxvf flannel-v0.10.0-linux-amd64.tar.gz


1

mv flanneld mk-docker-opts.sh /opt/kubernetes/bin/

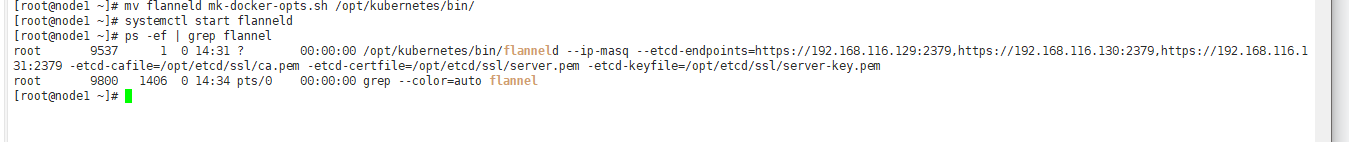

启动flannel，成功

1

systemctl start flanneld

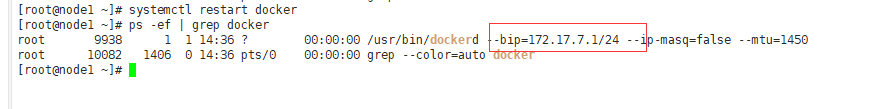

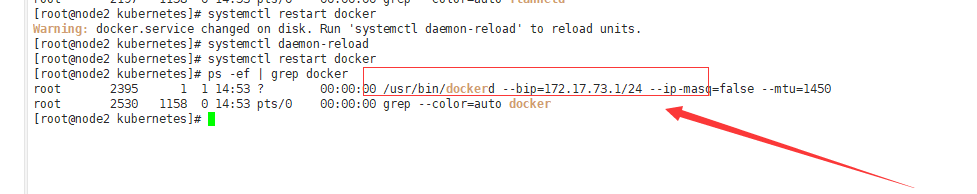

重启docker

1

systemctl restart docker

安装openssh-clients，把flannel的配置文件复制到Node2上。

1

 yum install -y openssh-clients

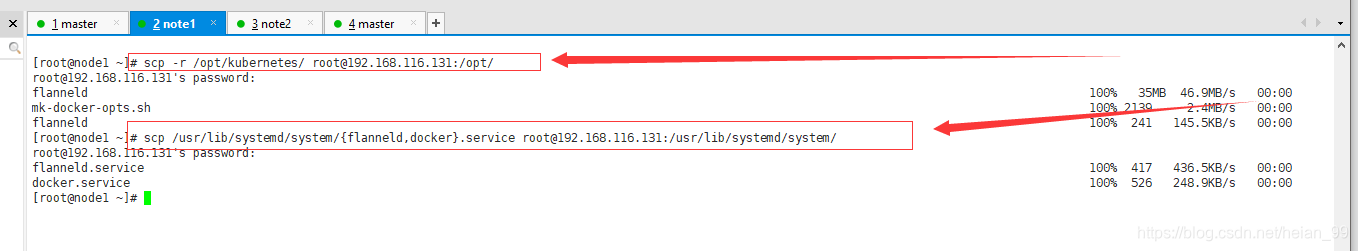

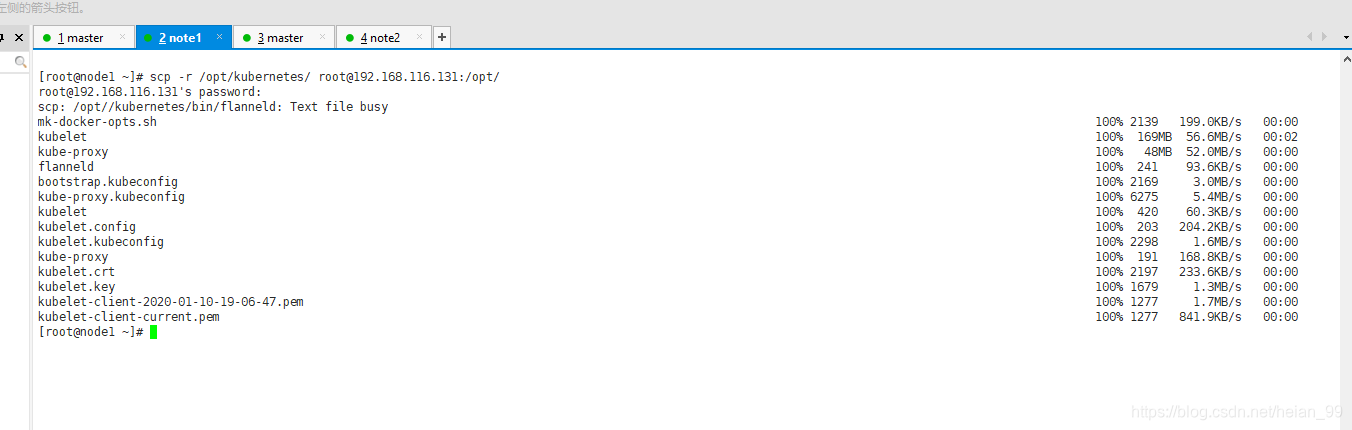

传输到Node2上

1

 scp -r /opt/kubernetes/ root@192.168.116.131:/opt/

1

scp /usr/lib/systemd/system/{flanneld,docker}.service root@192.168.116.131:/usr/lib/systemd/system/

在Node2上启动flanneld

1
2

 systemctl start flanneld
 systemctl start docker

7. 部署Master组件

1. kube-apiserver

2. kube-controller-manager

3. kube-scheduler

配置文件 -> systemd管理组件 -> 启动

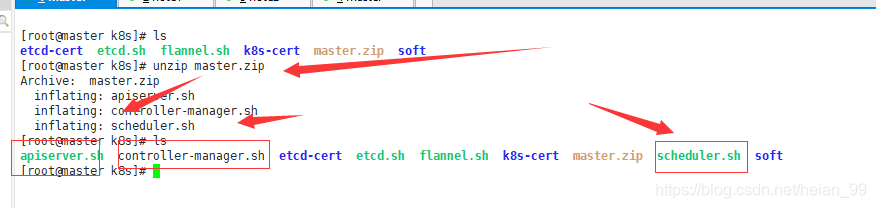

上传Master

1

unzip master.zip

上传kubernetes-server-linux-amd64.tar.gz

1

 tar zxvf kubernetes-server-linux-amd64.tar.gz

创建安装目录，方便使用

1

 mkdir -p /opt/kubernetes/{bin,cfg,ssl}

来到/root/k8s/soft/kubernetes/server/bin目录下拷贝文件

1

 cp kube-apiserver kube-controller-manager kube-scheduler /opt/kubernetes/bin/

执行apiserver.sh 【脚本 masterip etcd的ip】

1

./apiserver.sh 192.168.116.129 https://192.168.116.129:2379,https://192.168.116.130:2379,https://192.168.116.131:2379

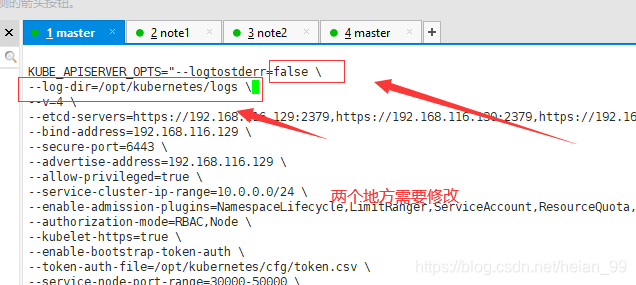

查看生成的配文件

1

cat /opt/kubernetes/cfg/kube-apiserver

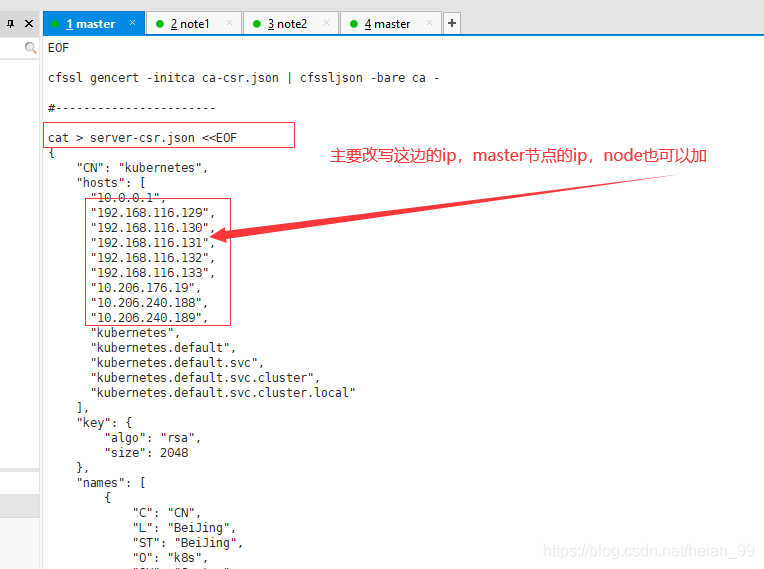

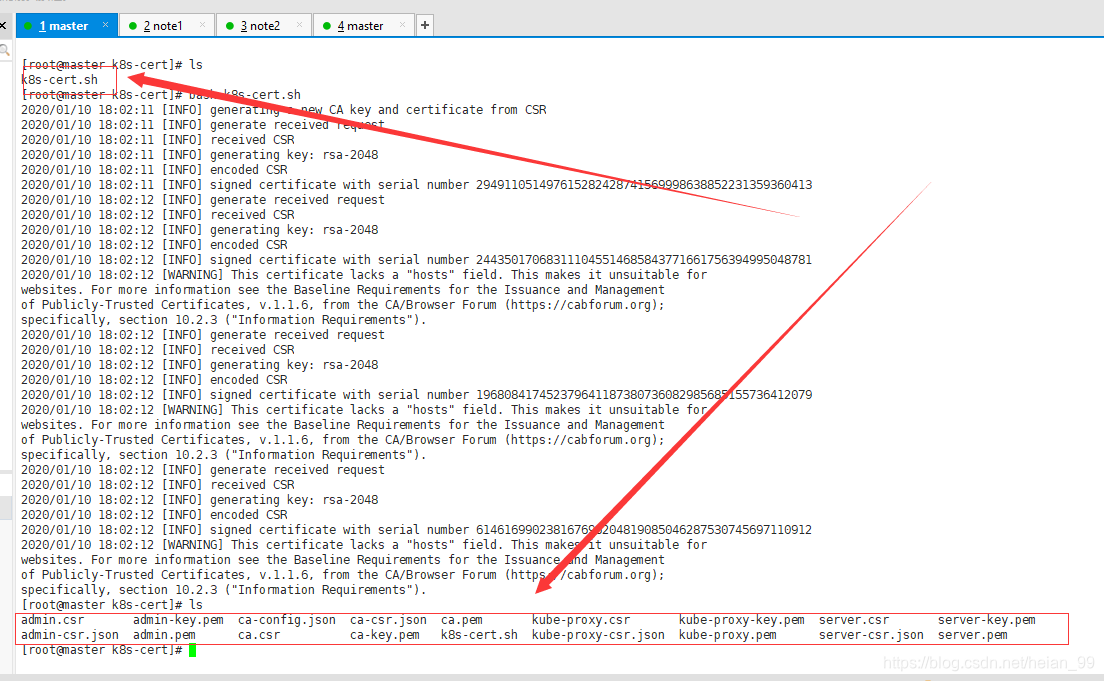

上传k8s-cert.sh，生成证书

1

 bash k8s-cert.sh

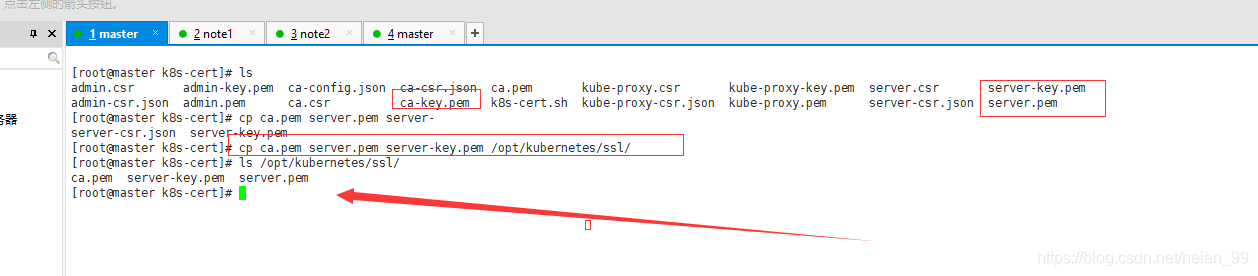

复制证书到/opt/kubernetes/ssl/里

1

cp ca.pem ca-key.pem server.pem server-key.pem /opt/kubernetes/ssl/

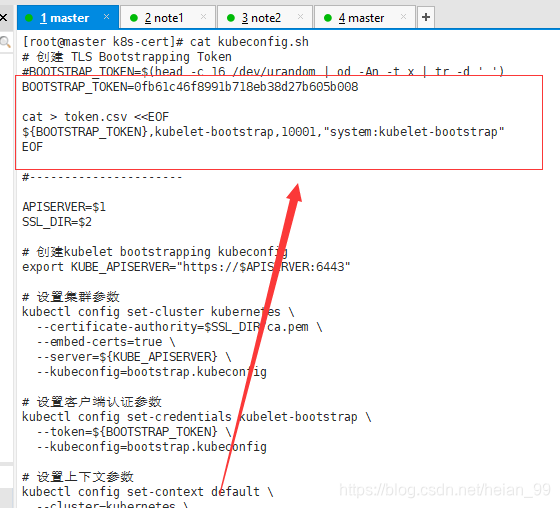

上传token配置文件，生成token。

1
2
3
4
5

BOOTSTRAP_TOKEN=0fb61c46f8991b718eb38d27b605b008

cat > token.csv <<EOF
${BOOTSTRAP_TOKEN},kubelet-bootstrap,10001,"system:kubelet-bootstrap"
EOF

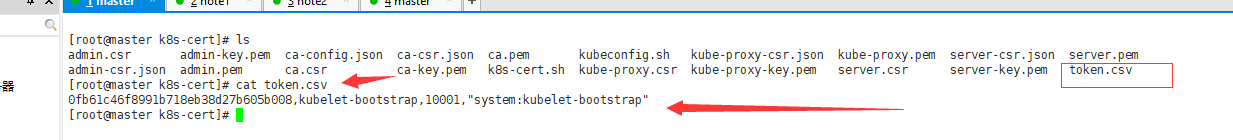

生成token.csv

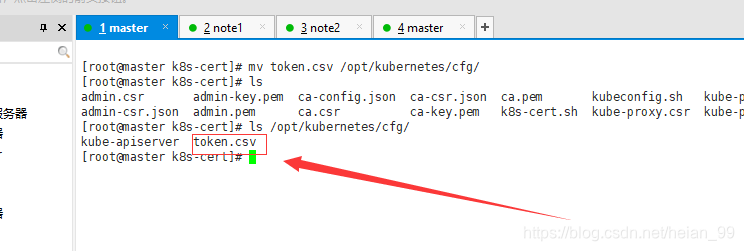

文件移动

1

mv token.csv /opt/kubernetes/cfg/

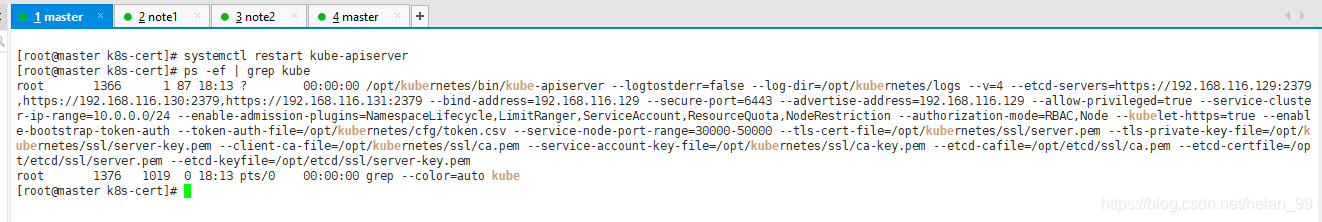

启动kube-apiserver

1

systemctl restart kube-apiserver

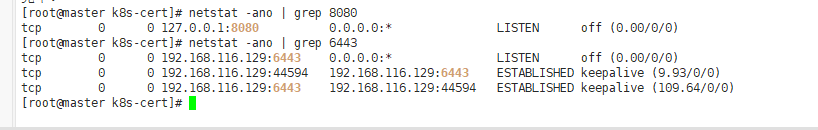

查看监听端口

1
2
3
4
5
6

[root@master k8s-cert]# netstat -ano | grep 8080
tcp        0      0 127.0.0.1:8080          0.0.0.0:*               LISTEN      off (0.00/0/0)
[root@master k8s-cert]# netstat -ano | grep 6443
tcp        0      0 192.168.116.129:6443    0.0.0.0:*               LISTEN      off (0.00/0/0)
tcp        0      0 192.168.116.129:44594   192.168.116.129:6443    ESTABLISHED keepalive (9.93/0/0)
tcp        0      0 192.168.116.129:6443    192.168.116.129:44594   ESTABLISHED keepalive (109.64/0/0)

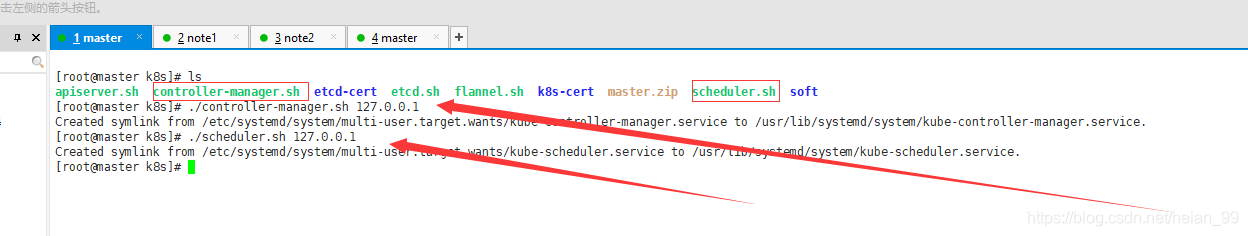

运行controller-manager.sh

1
2

 ./controller-manager.sh 127.0.0.1
./scheduler.sh 127.0.0.1

1
2
3
4
5
6

[root@master k8s]# ls
apiserver.sh  controller-manager.sh  etcd-cert  etcd.sh  flannel.sh  k8s-cert  master.zip  scheduler.sh  soft
[root@master k8s]# ./controller-manager.sh 127.0.0.1
Created symlink from /etc/systemd/system/multi-user.target.wants/kube-controller-manager.service to /usr/lib/systemd/system/kube-controller-manager.service.
[root@master k8s]# ./scheduler.sh 127.0.0.1
Created symlink from /etc/systemd/system/multi-user.target.wants/kube-scheduler.service to /usr/lib/systemd/system/kube-scheduler.service.

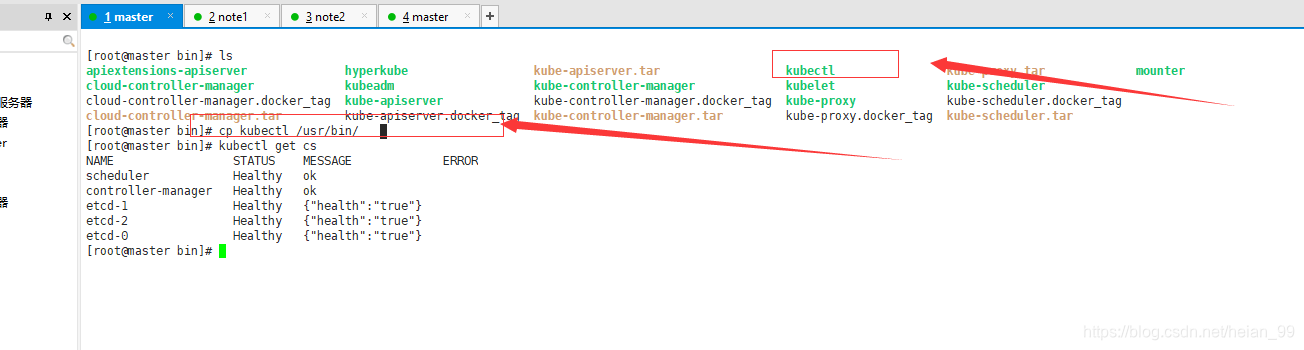

创建kubectl管理工具

1

 cp kubectl /usr/bin/

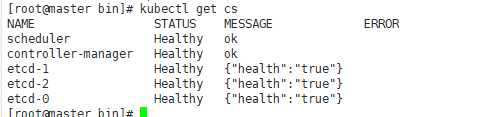

查看集群健康状态

1

 kubectl get cs

查看资源名字简写

1

kubectl api-resources

8. 部署Node组件

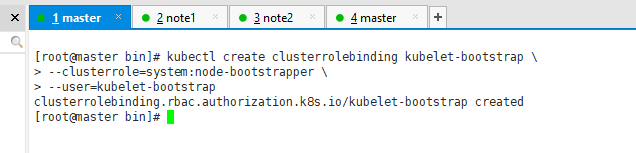

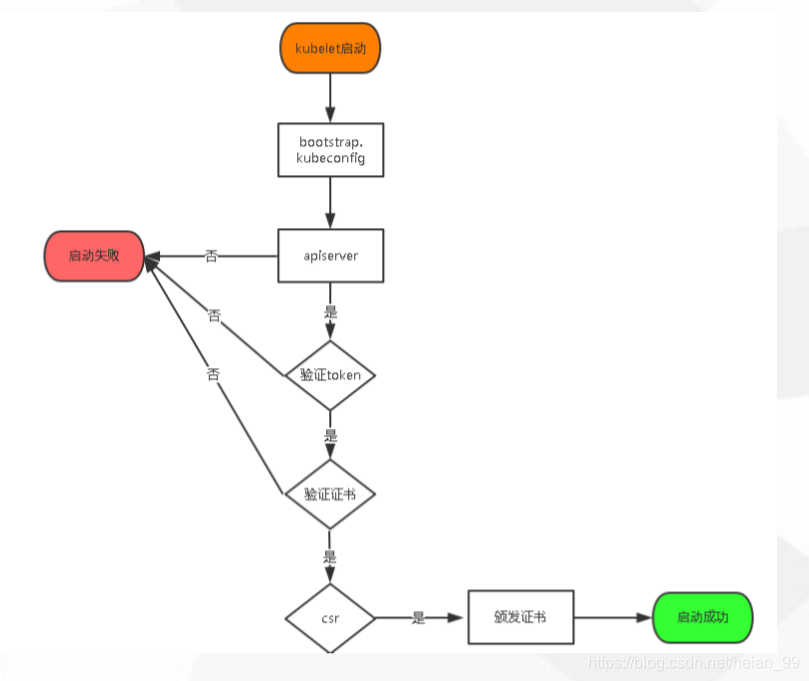

1. 将kubelet-bootstrap用户绑定到系统集群角色

1
2
3

kubectl create clusterrolebinding kubelet-bootstrap \
--clusterrole=system:node-bootstrapper \
--user=kubelet-bootstrap

2. 创建kubeconfig文件

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53

#----------------------

APISERVER=$1
SSL_DIR=$2
#需要先前创建的token
BOOTSTRAP_TOKEN=0fb61c46f8991b718eb38d27b605b008

# 创建kubelet bootstrapping kubeconfig
export KUBE_APISERVER="https://$APISERVER:6443"

# 设置集群参数
kubectl config set-cluster kubernetes \
  --certificate-authority=$SSL_DIR/ca.pem \
  --embed-certs=true \
  --server=${KUBE_APISERVER} \
  --kubeconfig=bootstrap.kubeconfig

# 设置客户端认证参数
kubectl config set-credentials kubelet-bootstrap \
  --token=${BOOTSTRAP_TOKEN} \
  --kubeconfig=bootstrap.kubeconfig

# 设置上下文参数
kubectl config set-context default \
  --cluster=kubernetes \
  --user=kubelet-bootstrap \
  --kubeconfig=bootstrap.kubeconfig

# 设置默认上下文
kubectl config use-context default --kubeconfig=bootstrap.kubeconfig

#----------------------

# 创建kube-proxy kubeconfig文件

kubectl config set-cluster kubernetes \
  --certificate-authority=$SSL_DIR/ca.pem \
  --embed-certs=true \
  --server=${KUBE_APISERVER} \
  --kubeconfig=kube-proxy.kubeconfig

kubectl config set-credentials kube-proxy \
  --client-certificate=$SSL_DIR/kube-proxy.pem \
  --client-key=$SSL_DIR/kube-proxy-key.pem \
  --embed-certs=true \
  --kubeconfig=kube-proxy.kubeconfig

kubectl config set-context default \
  --cluster=kubernetes \
  --user=kube-proxy \
  --kubeconfig=kube-proxy.kubeconfig

kubectl config use-context default --kubeconfig=kube-proxy.kubeconfig

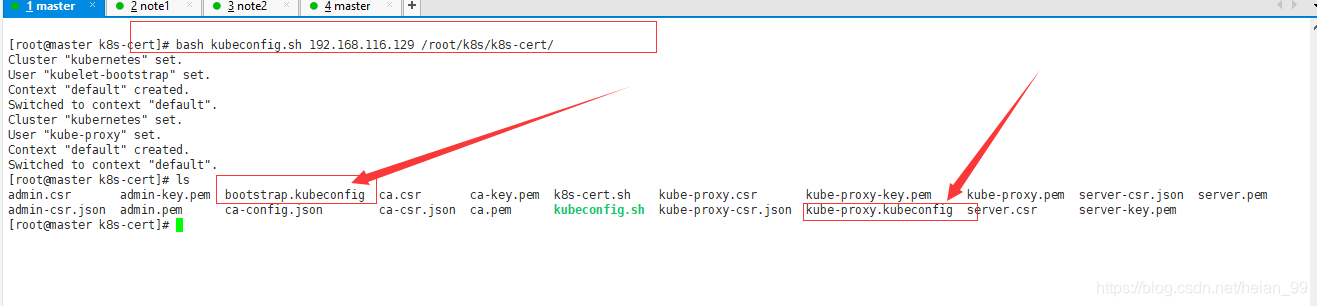

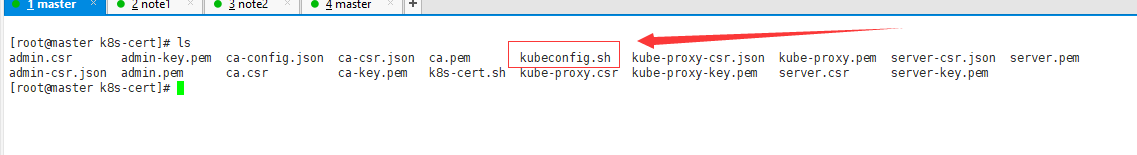

执行脚本

1

 bash kubeconfig.sh 192.168.116.129 /root/k8s/k8s-cert/

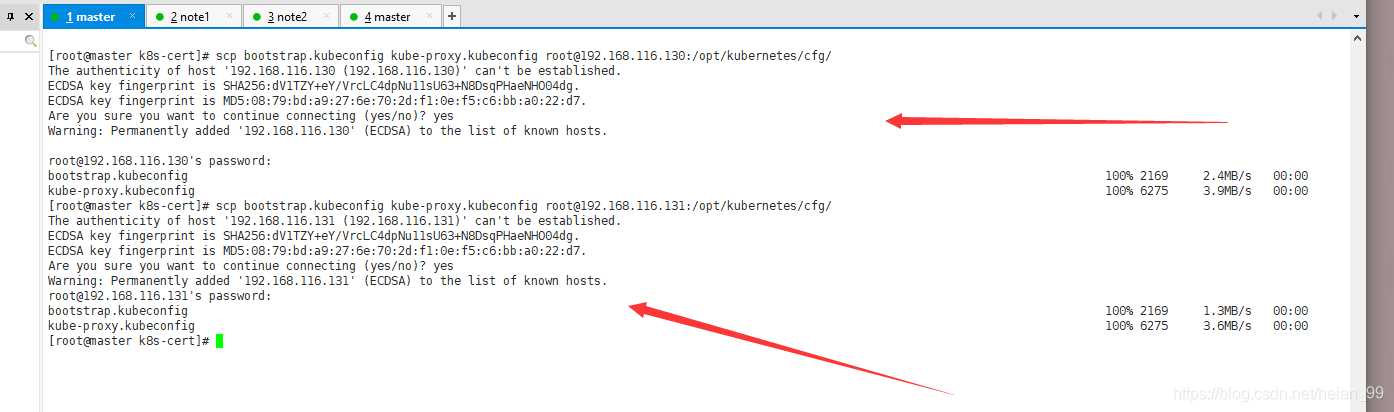

把这两个文件拷贝到2个Node的/opt/kubernetes/cfg/

1
2

scp bootstrap.kubeconfig kube-proxy.kubeconfig root@192.168.116.130:/opt/kubernetes/cfg/
scp bootstrap.kubeconfig kube-proxy.kubeconfig root@192.168.116.131:/opt/kubernetes/cfg/

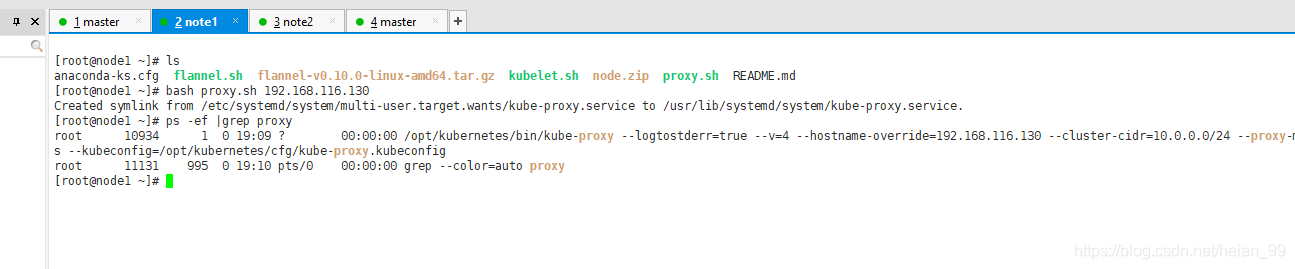

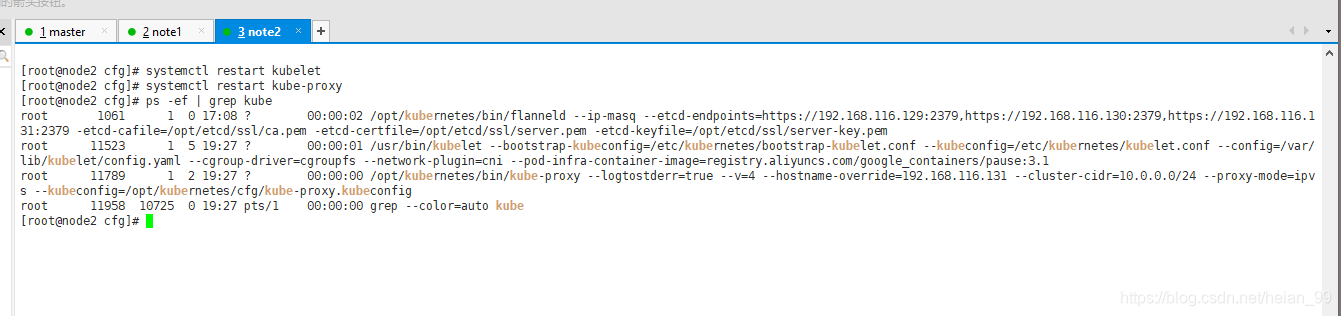

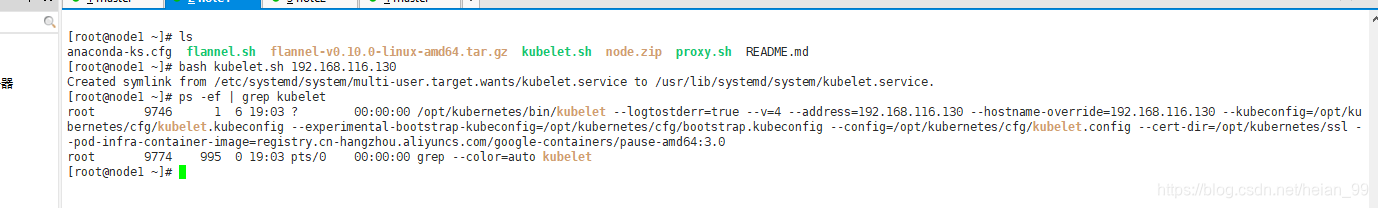

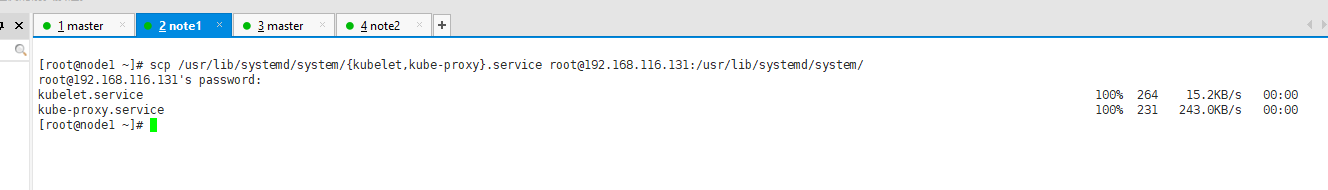

3. 部署kubelet，kube-proxy组件

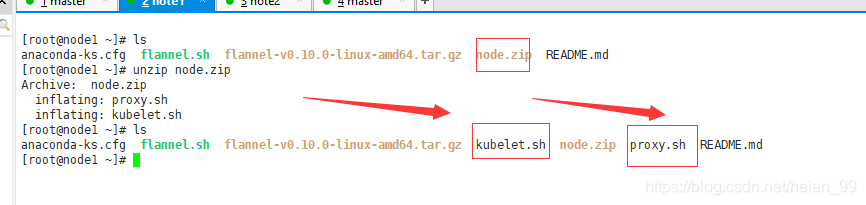

上传node包

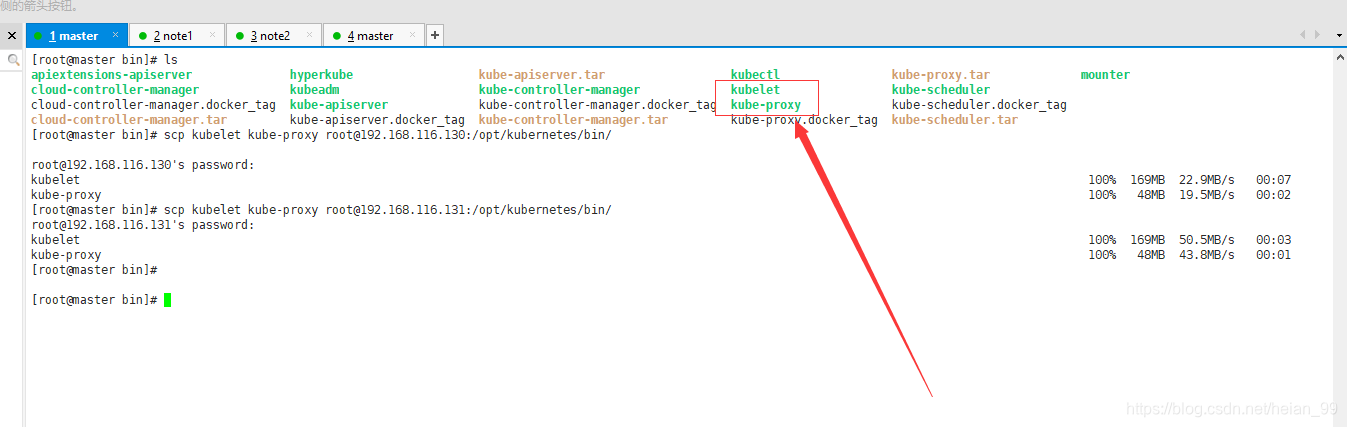

把matser里面的kubelet和kube-poxy拷贝过来

1
2

scp kubelet kube-proxy root@192.168.116.130:/opt/kubernetes/bin/
scp kubelet kube-proxy root@192.168.116.131:/opt/kubernetes/bin/

运行 kubelet.sh

1

 bash kubelet.sh 192.168.116.130

Master节点颁发csr

1

kubectl get csr

1

kubectl certificate approve node-csr-96wka1dqU6bV1MMXD1nNUw14Av8NU6H6IW11ecJlYM0

运行proxy.sh

1

bash proxy.sh 192.168.116.130

9. 部署多个Node操作

复制粘贴Node1已经部署好的文件

1

scp -r /opt/kubernetes/ root@192.168.116.131:/opt/


1

scp /usr/lib/systemd/system/{kubelet,kube-proxy}.service root@192.168.116.131:/usr/lib/systemd/system/

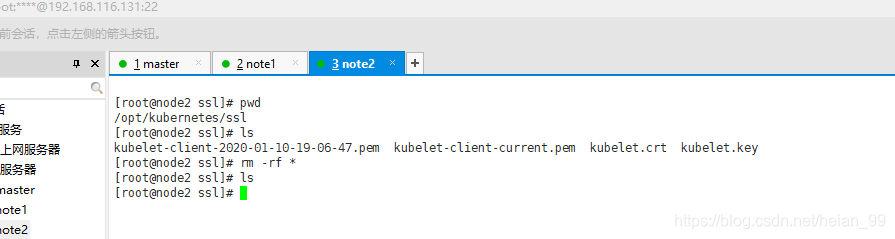

删除复制过来的证书

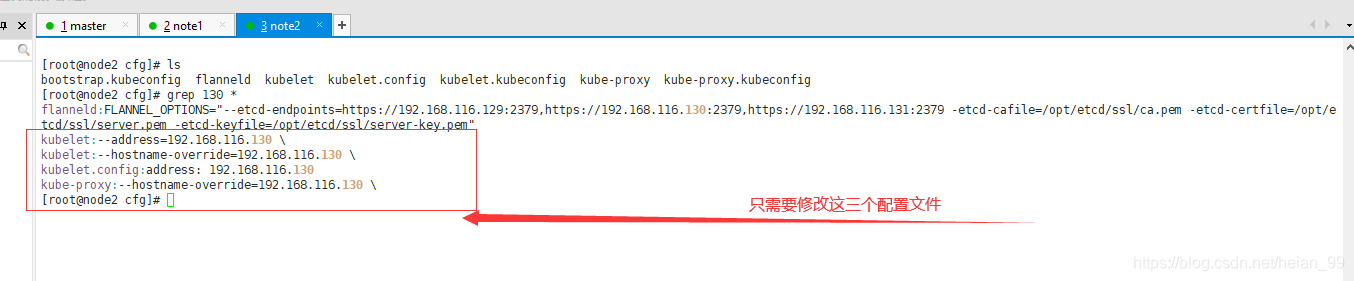

修改Node2上配置文件的IP地址

修改完毕，重启即可。

1
2
3

[root@node2 cfg]# systemctl restart kubelet
[root@node2 cfg]# systemctl restart kube-proxy
[root@node2 cfg]# ps -ef | grep kube

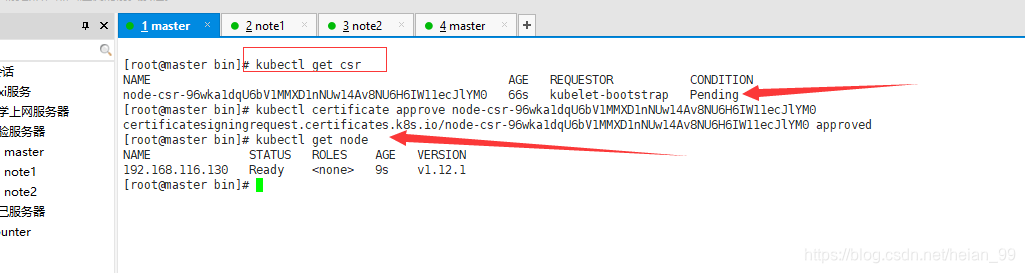

去Master节点颁发证书

1

kubectl certificate approve node-csr-96wka1dqU6bV1MMXD1nNUw14Av8NU6H6IW11ecJlYM0
